ZH-JW-Y1

移动警务室技术参数及标准配置：

一、功能描述

1.指挥调度功能：接受固定指挥中心，收集突发事件现场情报，指挥和部署现场各种救援力量，监控现场情况，确保对现场实时指挥调度。

2.通信保障功能：高度，宽带双向传输图像，数据和语言信息，具备多种通信网络接口。

3.视频采集传输和录放功能:能对车辆周围现场环境的图像信息进行实时采集、录像和回放，并可传输到固定指挥中心；为领导厥词指挥和组织救援提供支持。

4.集中控制功能:配备的大屏幕显示、音响系统，可方便显示、播放计算机或摄像机输出的视/音频信息；各类信息集中控制，便于操纵。

5．现场广播和照明功能：能对现场采集的音频、通信话音、计算机多媒体音频及其他音响设备的音频进行扩声。

6.安全保密功能：能保障信息接受、处理、储存和显示的安全。具有防雷、防火和用电等安全技术保障。

7.不间断供电功能：具有多种供电方式，各供电方式之间无缝切换，保证系统野外或运动中不间断供电。

8.会议功能：提供现场会议场所，具有电视/电话会议功能。

二、详细技术参数

长×宽×高（mm）（车身） 5500×2120×2750

长×宽×高（mm）（包含警灯、外后视镜）   5500×2120×3220

轴距（mm）      3500

前轮距/后轮距（mm）     1780/1780

底盘    警务室特制专用底盘

电动助力转向    EPS电动助力转向(12V)

制动系统    液压制动，12V真空助力

前、后桥    锻压焊接高强度桥

轮胎型号    6.50-14

车内高度（mm）      2050

较高车速（km/h）    23

续驶里程（km）      50

整备质量（kg）      3000

较大爬坡度（%）     15

电机功率（KW）      6.3KW直流串励（XQ-6300-10J）

电机较高转速（r/min）   2800

4探头倒车雷达     超声波四探头隐藏式传感器，报警范围0.2～2m

随车工具一套      含5T千斤顶、随车工具

车身稳固定装置    机械式安全支架4只

电动铝合金外摆门一套    含遥控钥匙

侧窗    左侧三个推拉窗；右侧一个推拉窗，其它为中空粘胶玻璃

防水、防晒、隔热    车顶防水、防晒涂层处理，车身内表面整体聚氨酯发泡隔热防震处理

警 用装备：

1、车顶爆闪灯   4只 奥乐：TBD-51W（红、蓝各2只）、DC12V、P≤16W、LED小型警灯、二级发光强度

2、两侧爆闪灯   4只 奥乐：TBD-30-A（红、蓝各2只）、DC12V、P≤30W、LED小型警灯、二级发光强度

3、前后保险杠爆闪灯 4只 奥乐：TBD-37（红、蓝各2只）、DC12V、P≤12W、LED小型警灯、二级发光强度

4、前、后LED单色显示屏 各1 台湾光磊P12.5、6X1、1250×250、6400点/米²

5、侧面LED单色显示屏   1套 台湾光磊P10、4X5、690×850、10000点/米²

6、前摄像头 1台 数字高清130万像素、云台、20倍变焦、2个补光灯、红外夜视

7、左右后摄像头 3台 数字高清130万像素、定焦、红外夜视

8、室内摄像头   1台 数字高清130万像素、半球式、定焦

9、监控显示器   2台 车载高清监控显示器、22寸

10、工控机  1台 2G内存、英特尔集成显卡、品牌主板、1T硬盘、Inter 2.8GHZ双核处理器

11、8路硬盘录像机   1套 DS-7608N-E1 高清8路网络硬盘录像机、多工操作，可同时多路录像、同时录像回放、同时网络操作

12、组合音响（含车顶音柱）  1套 HT-100A、100W、2路话筒输入、3路线路输入、内置MP3播放器（含麦克风）

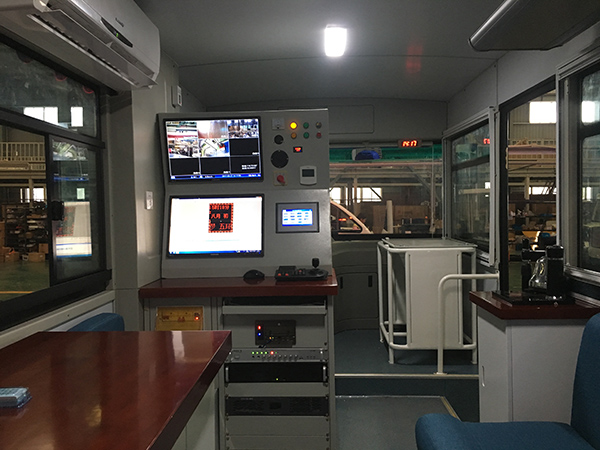

13、电气控制台  1套 五环龙专业厂家定制、浅色集中控制台、喷塑、实木台面

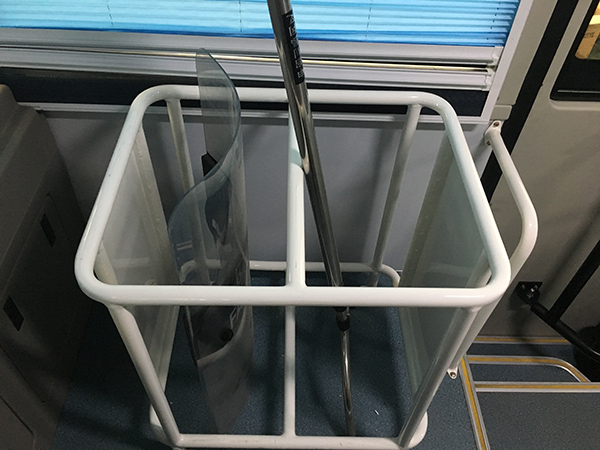

14、警 用装备器械架  1套 中门前部器械架一套、喷塑,含警棍、盾牌、防爆叉、不锈钢固定架 "办公系统

1、冷暖空调 1台 格力 1.5P冷暖空调  KFR-35GW  制冷量 3500W·P1068W；制热量 3850W·P1120W

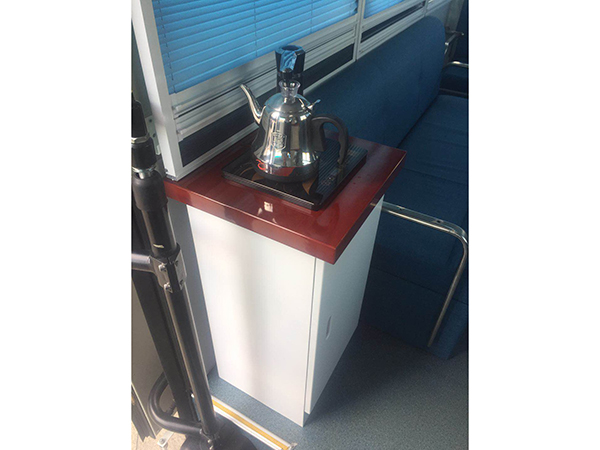

2、电热壶式饮水机   1只 鹏盛隆PSL-C多功能组合茶艺炉，额定容量：1.2L， 270°旋转水柱，智能加水、自动煮水二合一 ， 额定功率：1350W

3、碎纸机   1台 科密S6，额定电压：220V，额定功率：150W

4、打印机（含复印功能） 1台 惠普DESKJET1510，额定电压：220V，额定功率：150W

5、车内顶灯 2只 TBD-42  LED节能灯

6、灭火器   2只 2kg干粉灭火器

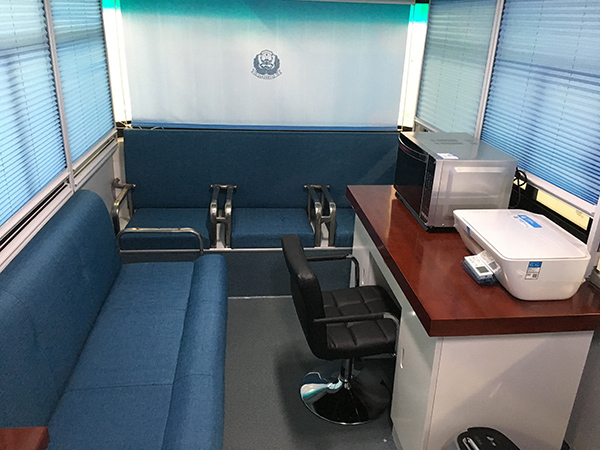

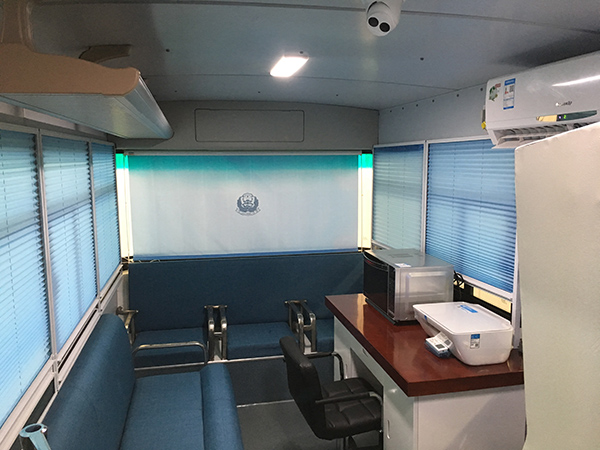

7、车内办公设施 1套 分区域浅色多层实木组合家装，含办公桌、高档三人通排高档沙发、翻转椅、旋转椅、饮水机柜

8、左右两侧窗帘 1套 滑道式折叠隐形窗帘

9、前后风挡遮阳帘   2套 汽车专用折叠遮阳帘

10、多功能约束椅    1套 平时可作为约束椅用，休息时可拉开作为卧铺使用

11、垃圾桶  1只 不绣钢垃圾桶

12、擦车毛巾    1条 擦车毛巾一条

三、供电系统

1、集中控制系统（高压箱）   1套 集中控制系统（高压箱），将整车220V高压电集中控制，集中分配，避免高压电进入车内，有漏电隐患

2、集中控制系统（低压控制盒）   1套 利用继电器原理，将12V~24V安全电压引入车内，作为控制电压，达到低压控制高压的目的

3、免维护蓄电池 1组 3-EVF-200Ah、单块6V、12块、免维护、容量大、寿命长、使用期间无需添加蒸馏水

4、充电时间（h）    6～8

5、控制器   1套 DC72V控制器,采用高频电力电子技术，并由高性能的微处理器进行控制，为电机提供了高 效率、无噪音的操作性能，减少了马达和电池的损耗

6、逆变器   1块 72V DC→220V AC  2KVA，纯正弦波输出，智能温控风扇，可远程控制本机开关机；抗过载，抗振动，全智能保护，自动转换

7、开关电源AC220V→DC12V    6块 全部警灯、监控、前后单色屏、左侧单色屏、抑

制干扰能力强，完备的过流、过压和短路保护功能

8、DC转换器/72V~12V 1块 门泵及雨刮器电源、电动助力转向电源、车前部大灯电源  额定500W/12V  抑 制干扰能力强，完备的过流、过压和短路保护功能

9、充电机   1台 AC220V→DC72V(WT7230Z)型智能充电器，全自动微电脑智能控制，充电充足自动停机，有充电速度快、无需人工值守、超长时间充电无过充电危险、确保蓄电池使用寿命等优点，市电输入过高过低自动保护，过热自动保护功能

10、配电线盘    1盘 警务室特制6平方三芯电缆30米

四、操作指南

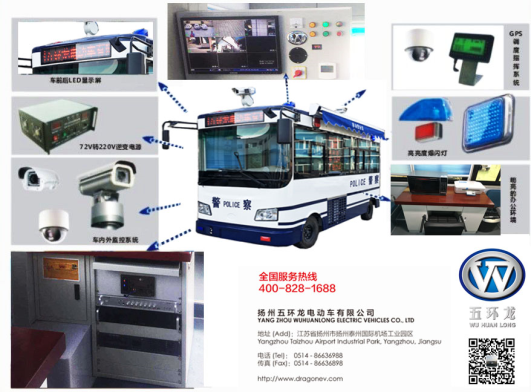

五环龙移动警务室是一款纯电动设计、绿色节能环保的移动办公车辆。 车辆配备有高、低压电器控制台、监控系统、办公电脑、GPS定位系统、4G网络传输系统及室内办公桌椅等设施。

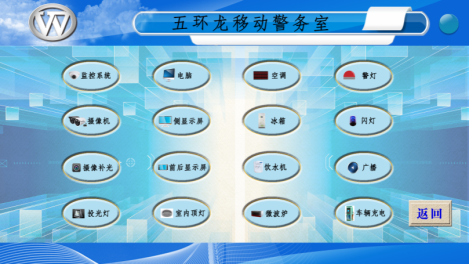

当车辆停靠在合适的地点警务办公时，打开电器控制台的电源切换开关到电池供电或外部交流供电， PLC控制屏打开，通过触屏控制PLC屏上各功能键按钮，控制各个设备的工作。

1. 开启监控系统按纽，车内、外配置摄像头打开自动录像并存储，可通过监控屏控制对应摄像头，指挥中心也可通过车内的4G网络实时连接现场，远程调度指挥移动警务室在外执勤。夜晚工作时，需要开启摄像补光按钮，实现摄像头夜间正常工作。

2. 开启电脑按纽，打开电脑电源开关，电脑启动，可办公操作。

3. 开启侧显示屏和侧显示屏按纽，车辆前后LED显示屏、左侧显示屏打开，流动字幕及时宣传警务事项。

4. 开启警灯和闪灯按纽，车顶、车前、车后、车两侧警灯打开。

5. 开启广播按纽，并打开功放，可实现对外广播、宣传、喊话。

6. 开启室内顶灯按纽，车内室内顶灯打开。

7. 开启空调、饮水机、冰箱、微波炉等按纽，可打对应电器的电源开关，各功能电器件工作。

8. 开启广播按纽，并打开功放，可实现对外广播、宣传、喊话。
